Es ist wichtig zu wissen, wieviel elektrische Energie ein elektrisches Gerät in einer bestimmten Zeit in eine andere Energieform überführt. Nur so kann man den „Energieverbrauch“ verschiedener Geräte vergleichen. Der Quotient aus überführter Energie und dafür benötigter Zeitdauer heißt Leistung (oder Energiestromstärke).
Material:
Netzgerät, mehrere gleiche Glühlampen (), Kabelmaterial, 2 Multimeter
Durchführung:
Baue eine Reihenschaltung mit 2 Glühlampen auf. Die Lampen sollen so leuchten, dass man das Licht gerade erkennen kann. Miss die Gesamtspannung und die Stromstärke.
Wiederhole den Versuch für Reihenschaltungen aus 3, 4, 5… gleichen Lampen. Auch hier sollen die Lampen so leuchten, dass das Licht gerade zu erkennen ist.
Auswertung:
Die Gesamtenergiestromstärke (Gesamtleistung) aller Lampen im Stromkreis ist zur Spannung in guter Näherung proportional. Die Stromstärke ist in guter Näherung konstant; sie ist in der Auswertung zu diesem Versuch als Proportionalitätskonstante anzusehen.
Material:
Netzgerät, mehrere gleiche Glühlampen (), Kabelmaterial, 2 Multimeter
Durchführung:
Baue eine Parallelschaltung mit 2 Lampen auf. Miss die Spannung und die Stromstärke.
Wiederhole den Versuch für Parallelschaltungen aus 3, 4, 5… gleichen Lampen.
Auswertung:
Die Gesamtleistung (Gesamtenergiestromstärke) aller Lampen im Stromkreis ist zur Stromstärke proportional. Die konstante Spannung ist hier die Proportionalitätskonstante.
Material:

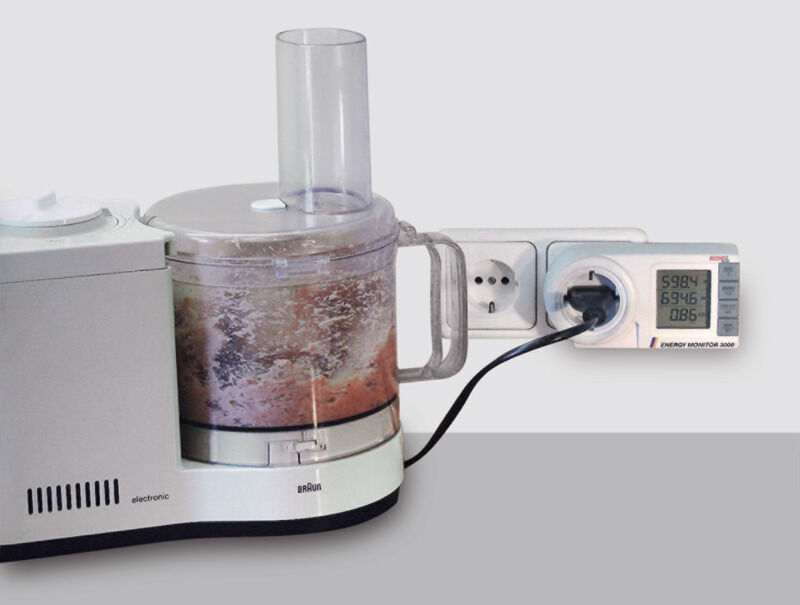

Energiemessgerät für die Steckdose, verschiedene Haushaltsgeräte
Durchführung:
Miss mit dem Energiemessgerät die Leistung (Energiestromstärke) verschiedener Haushaltsgeräte. Notiere auch die angezeigten Werte für Spannung und Stromstärke.
Berechne jeweils das Produkt aus Stromstärke und Spannung und vergleiche es mit der Leistung.
Auswertung:
Geräte, die heizen, zeigen die höchste Leistung. Das Produkt aus Stromstärke und Spannung ist gleich der angezeigten Leistung.
