Mit einer Sammellinse kann man das Bild eines Gegenstandes auf einem Schirm abbilden. Nur in einem bestimmten Abstand der Linse vom Schirm ist das Bild scharf. Wir untersuchen weitere Eigenschaften des Bildes.
Material:
kugelförmiges Glasgefäß, quaderförmiges Glasgefäß, Kerze, weiße Pappe als Schirm
Durchführung:

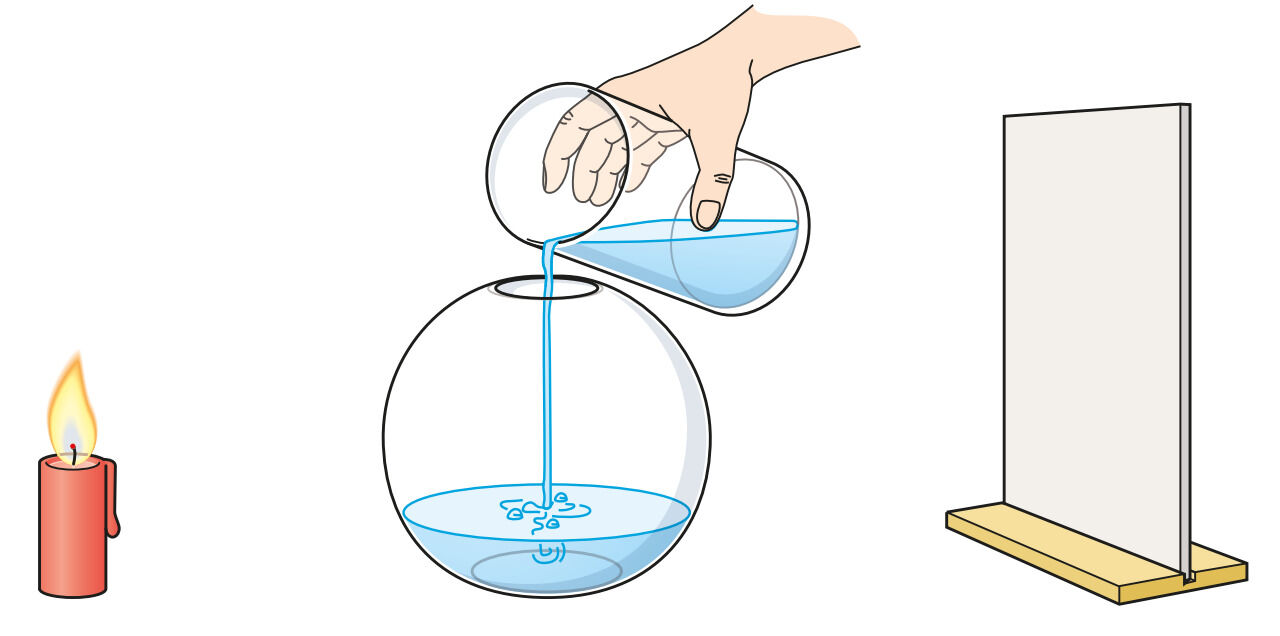

Stelle das kugelförmige Glasgefäß zwischen eine brennende Kerze und den Schirm. Fülle langsam Wasser in das Glasgefäß und beobachte den Schirm.
Wiederhole den Versuch mit dem quaderförmigen Gefäß.
Auswertung:
Beim kugelförmigen Gefäß wird auf dem Schirm ein Bild der Kerzenflamme immer deutlicher erkennbar je mehr das Gefäß mit Wasser gefüllt ist. Beim quaderförmigen Gefäß erscheint kein Bild der Flamme auf dem Schirm. Bei der Kugel sind es die Kugelkappen, die die Wirkung einer Sammellinse hervorrufen.
Material:
Sammellinse (), leuchtender Gegenstand (z. B. Leuchtbox mit Abbildungsobjekt), Maßstab, Schirm, Halterungen für Linse und Schirm
Durchführung:
Formuliere den Zusammenhang zwischen Gegenstandsweite und Bildweite in einem „Je … desto …“-Satz. Betrachte auch die Größe des Bildes auf dem Schirm und formuliere auch hier den Zusammenhang zur Gegenstandsweite mit einem „Je … desto …“-Satz.
Auswertung:
Das Bild ist seitenverkehrt und steht auf dem Kopf. Es ist kleiner als der Gegenstand.
Je größer die Gegenstandsweite ist, desto kleiner ist die Bildweite. Je größer die Gegenstandsweite ist, desto kleiner wird das Bild auf dem Schirm.
Das Bild bleibt auch beim teilweise Abdecken der Linse vollständig erhalten, es wird aber dunkler.
