Widerstände in Reihen- und Parallelschaltungen

Stromkreise

Die wichtigsten einfachen Schaltungstypen sind die Reihen- und die Parallelschaltung. In diesem Praktikum lernst du die grundlegenden physikalischen Gesetze kennen, die in diesen Stromkreisen gelten.

Reihenschaltung

Material:

Netzgerät, Kabelmaterial, Schalter, 3 Glühlampen ( $6 V$ )

Durchführung:

Lars Blüggel

Auswertung:

Wird eine Lampe überbrückt, so erlischt sie und die restlichen beiden leuchten heller.
Werden zwei Lampen überbrückt, erlöschen diese beiden und die dritte leuchtet noch heller als die beiden verbliebenen im Versuch zuvor.

Parallelschaltung

Material:

Netzgerät, Kabelmaterial, Schalter, 4 gleiche Glühlampen ( $6 V$ )

Durchführung:

Marzell, Alfred, Schwäbisch Gmünd

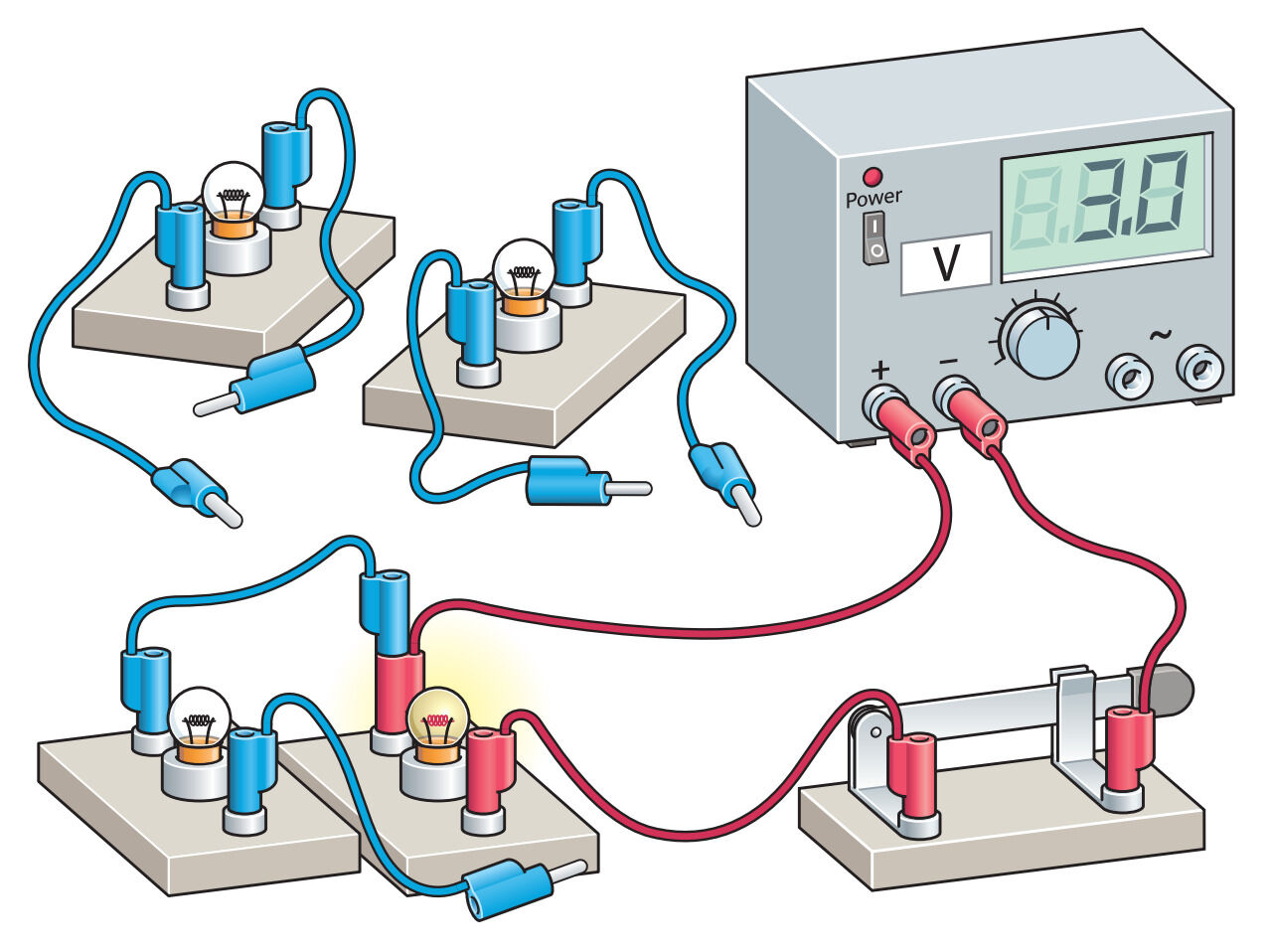

Baue einen einfachen Schaltkreis mit einer Glühlampe auf, so dass diese gerade leuchtet. Ändere die Spannung nicht mehr.
Schalte nun nacheinander weitere drei Glühlampen parallel und achte auf die Helligkeit der Lampen. Notiere deine Beobachtungen.

Auswertung:

Die zugeschalteten Lampen leuchten genauso hell wie die eine Lampe zu Beginn.

Vergleich von Reihen- und Parallelschaltung

Material:

Netzgerät, Kabelmaterial, 3 gleiche Glühlampen ( $6 V$ )

Durchführung:

Baue eine Parallelschaltung mit drei Glühlampen auf und stelle die Spannung am Netzgerät so ein, dass die Lampen gerade hell leuchten. Ändere die eingestellte Spannung nicht mehr.
Zieh den Stecker des Netzgerätes und schalte die drei Lampen nun in Reihe. Stecke den Stecker wieder in die Steckdose. Notiere deine Beobachtung.

Auswertung:

In der Reihenschaltung leuchten die drei Lampen deutlich schwächer als in der Parallelschaltung (oder sogar gar nicht mehr).

Stromstärke und Spannung in der Reihenschaltung

Material:

Netzgerät, Kabelmaterial, Schalter, 2 Glühlampen ( $6 V$ ), 6 Multimeter

Durchführung:

Marzell, Alfred, Schwäbisch Gmünd

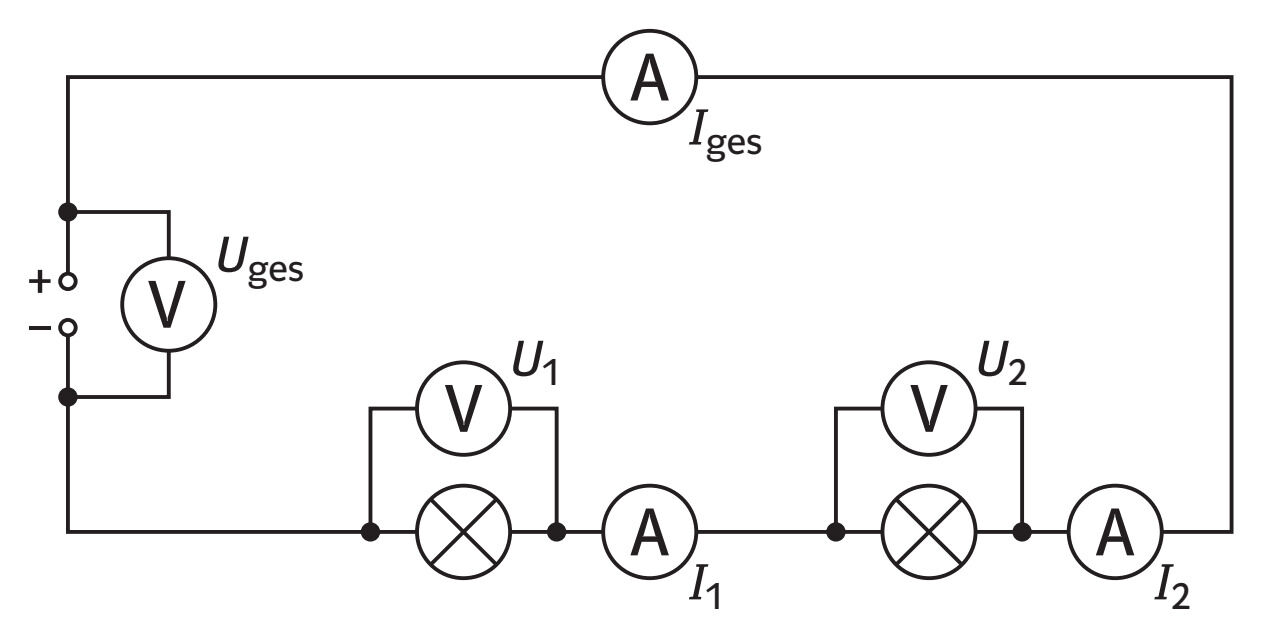

Baue die Reihenschaltung wie dargestellt auf.
Lars Blüggel
Finde einen Zusammenhang zwischen den drei Stromstärken. Finde dann einen Zusammenhang zwischen den drei Spannungen.

Auswertung:

Die Stromstarken $I_{1}$ , $I_{2}$ und $I_{ges}$ sind alle gleich. Die Spannung $U_{ges}$ ist etwa die Summe der Teilspannungen $U_{1}$ und $U_{2}$ .

Stromstärke und Spannung in der Parallelschaltung

Material:

Netzgerät, Kabelmaterial, Schalter, Glühlampen ( $6 V$ ), 6 Multimeter

Durchführung:

Marzell, Alfred, Schwäbisch Gmünd

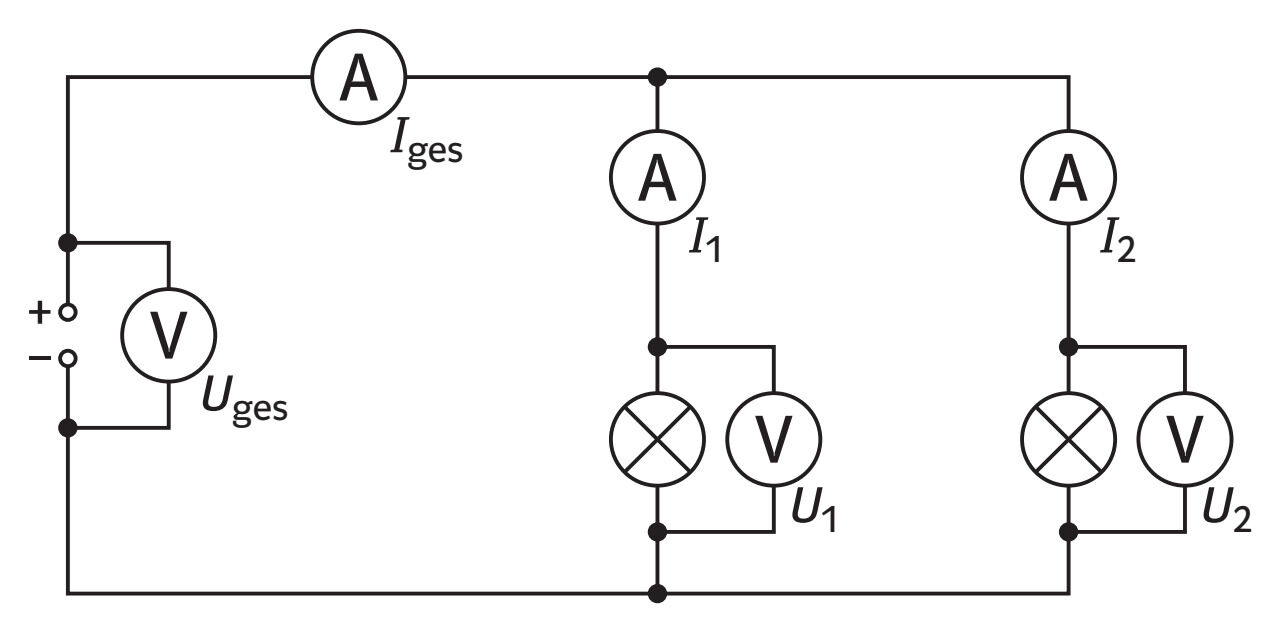

Baue die Parallelschaltung wie dargestellt auf.
Lars Blüggel
Finde einen Zusammenhang zwischen den drei Stromstärken. Finde dann einen Zusammenhang zwischen den drei Spannungen.

Auswertung:

Die Stromstärke $I_{ges}$ ist etwa die Summe der Stromstärken $I_{1}$ und $I_{2}$ . Die Spannungen $U_{1}$ , $U_{2}$ und $U_{ges}$ sind alle gleich.
