Mit dem Multimeter kann man nicht nur die Stromstärke und die Spannung messen, sondern auch den elektrischen Widerstand eines Bauteils. Die folgende Abbildung zeigt zusammenfassend, wie du bei der Messung der verschiedenen Größen vorgehen musst. Verwende nur elektrische Quellen mit einer Nennspannung von weniger als .

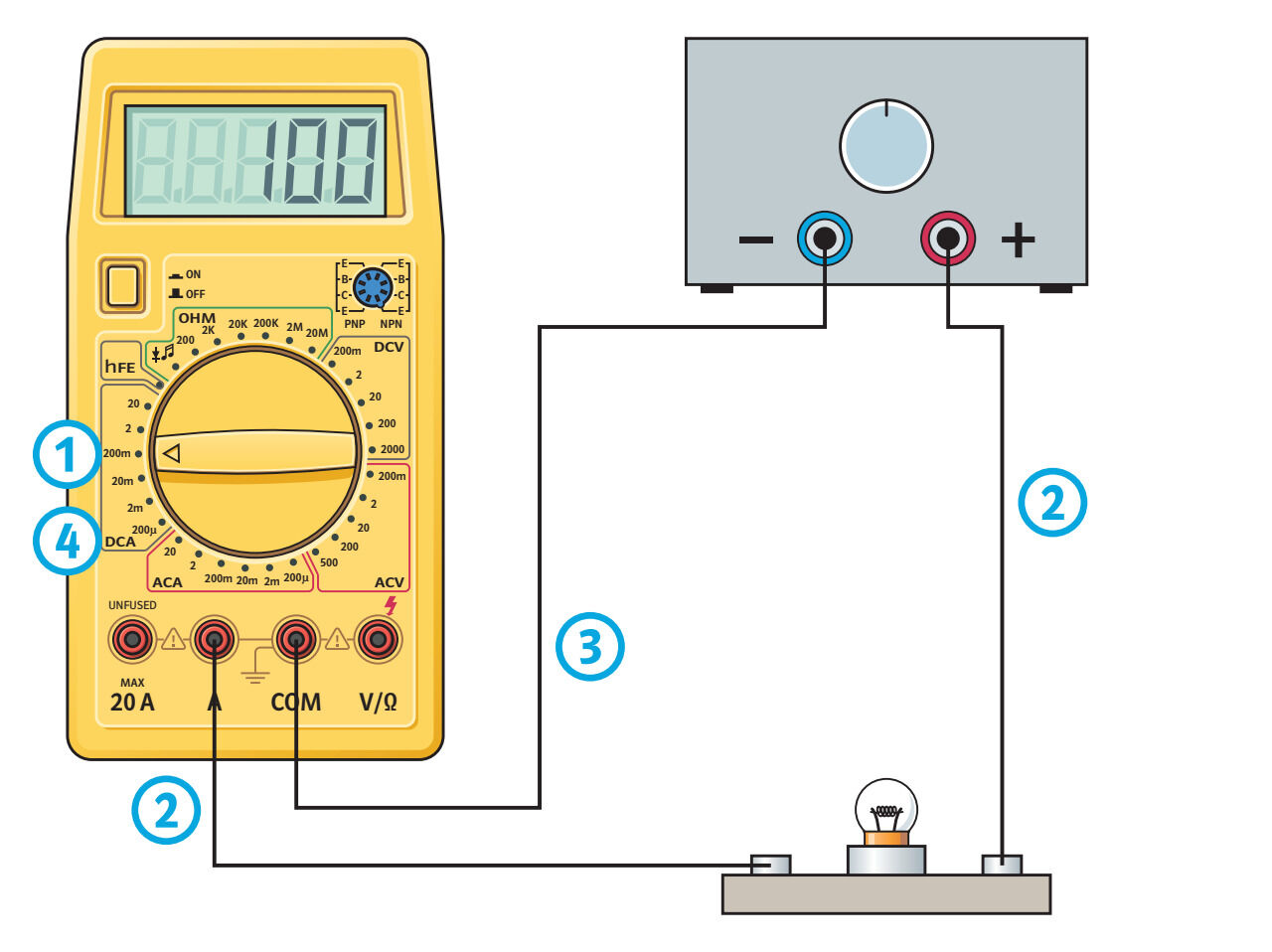

Stelle den Messbereichswahlschalter im Bereich "DCA" zunächst auf den größtmöglichen Wert. ①
Schalte das Multimeter in Reihe: Unterbrich dazu den Stromkreis an der gewünschten Stelle. Verbinde den Teil des Stromkreises, der zum Pluspol der elektrischen Quelle führt, mit der Buchse "A" des Messgerätes ② und den Teil, der zum Minuspol der Quelle führt, mit der Buchse "COM" des Messgerätes. ③
Stelle ggf. anschließend den Messbereichswahlschalter auf einen kleineren Wert. ④
1
Wähle links oben anstelle von "einfache Stromkreise" die Einstellung "Stromkreise - Messungen".
Baue eine Reihenschaltung aus Netzgerät, Multimeter und Lampe auf. Wähle für die Multimeter-Messung die Einstellung A (Ampere). Erhöhe langsam die Spannung des Netzgerätes und beobachte die Messwerte des Multimeters. Ermittle die Stromstärke, bei der die Lampe durchbrennt.

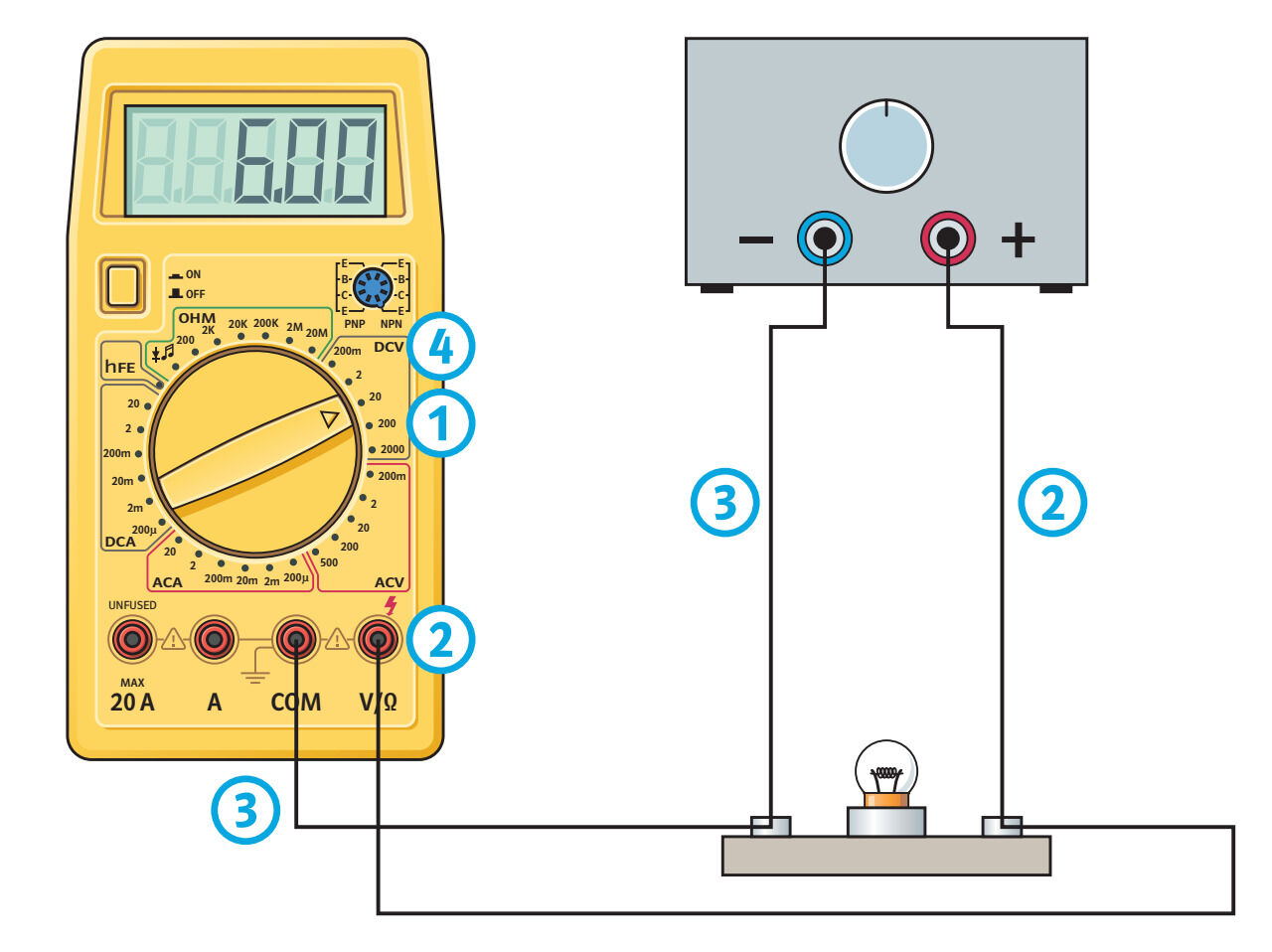

Stelle den Messbereichswahlschalter im Bereich "DCV" zunächst auf den größten Wert. ①
Schalte das Multimeter parallel zu dem Bauteil, an dem du die Spannung messen willst. Verbinde den Anschluss des Bauteils, der zum Pluspol der elektrischen Quelle führt, mit der Buchse "V/Ω" des Messgerätes ② und den anderen Anschluss mit der Buchse "COM" des Messgerätes. ③
Stelle ggf. anschließend den Messbereichswahlschalter auf einen kleineren Wert. ④
2
Wähle links oben anstelle von "einfache Stromkreise" die Einstellung "Stromkreise - Messungen".
Baue eine Reihenschaltung aus Netzgerät und Lampe auf. Schalte das Multimeter parallel zur Lampe. Wähle für die Multimeter-Messung die Einstellung V (Volt). Erhöhe langsam die Spannung des Netzgerätes und beobachte die Messwerte des Multimeters. Ermittle die Spannung, bei der die Lampe durchbrennt.
Das Bauteil, dessen Widerstand du messen willst, darf nicht an eine elektrische Quelle angeschlossen sein.

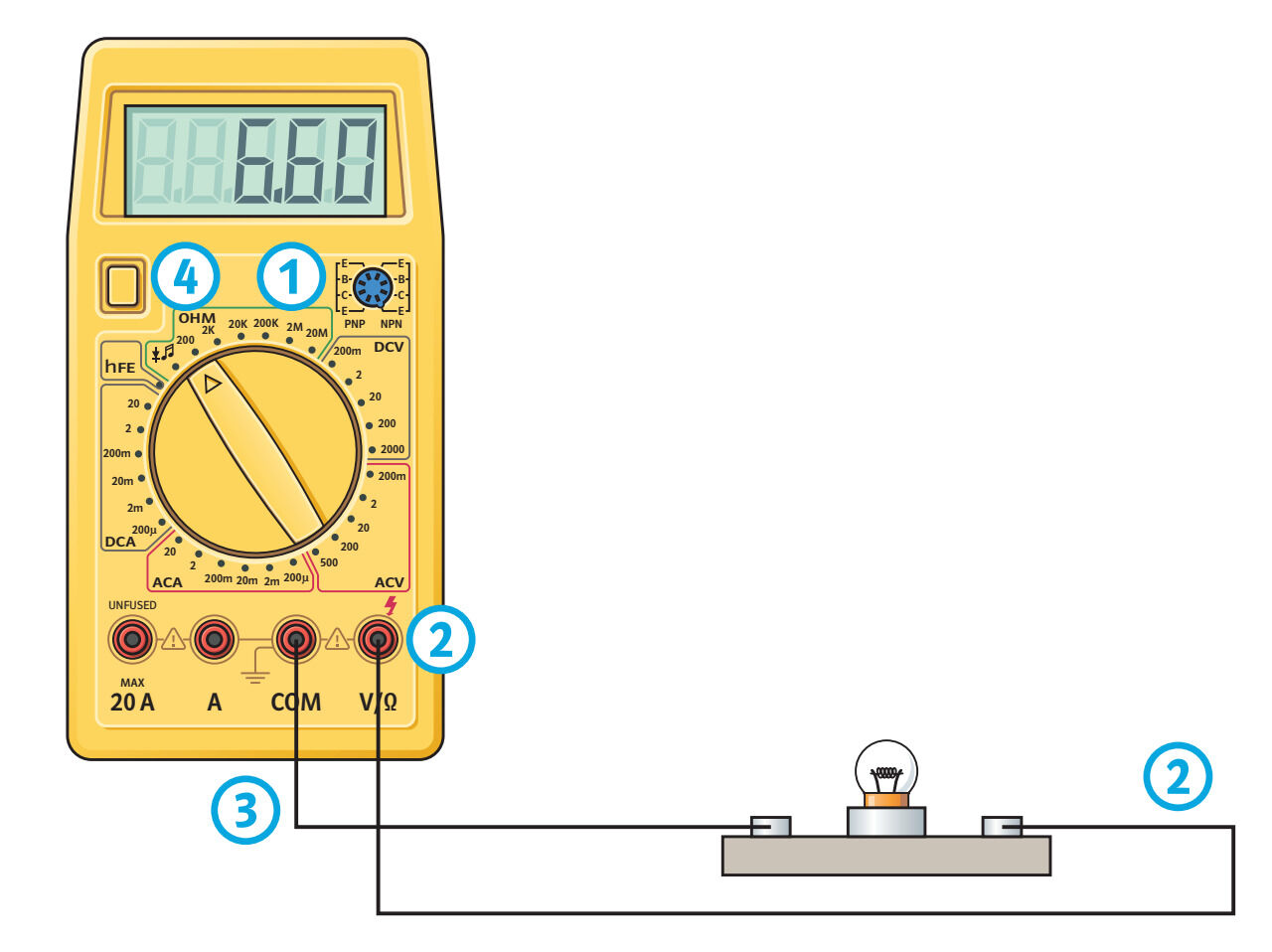

Stelle den Messbereichswahlschalter im Bereich "OHM" zunächst auf den höchsten Wert. ①
Verbinde einen Anschluss des Bauteils mit der Buchse "V/Ω" ②und den anderen Anschluss mit der Buchse "COM" des Messgerätes. ③
Stelle ggf. anschließend den Messbereichswahlschalter auf einen kleineren Wert. ④
3
Wähle links oben anstelle von "einfache Stromkreise" die Einstellung "Stromkreise - Messungen".
Baue eine Reihenschaltung aus Multimeter und Lampe auf. Wähle für die Multimeter-Messung die Einstellung Ω (Ohm). Lies den Messwert des Multimeters ab. Schalte weitere Lampen in Reihe und lies erneut ab.
